SunのSpeaker Boxの解析

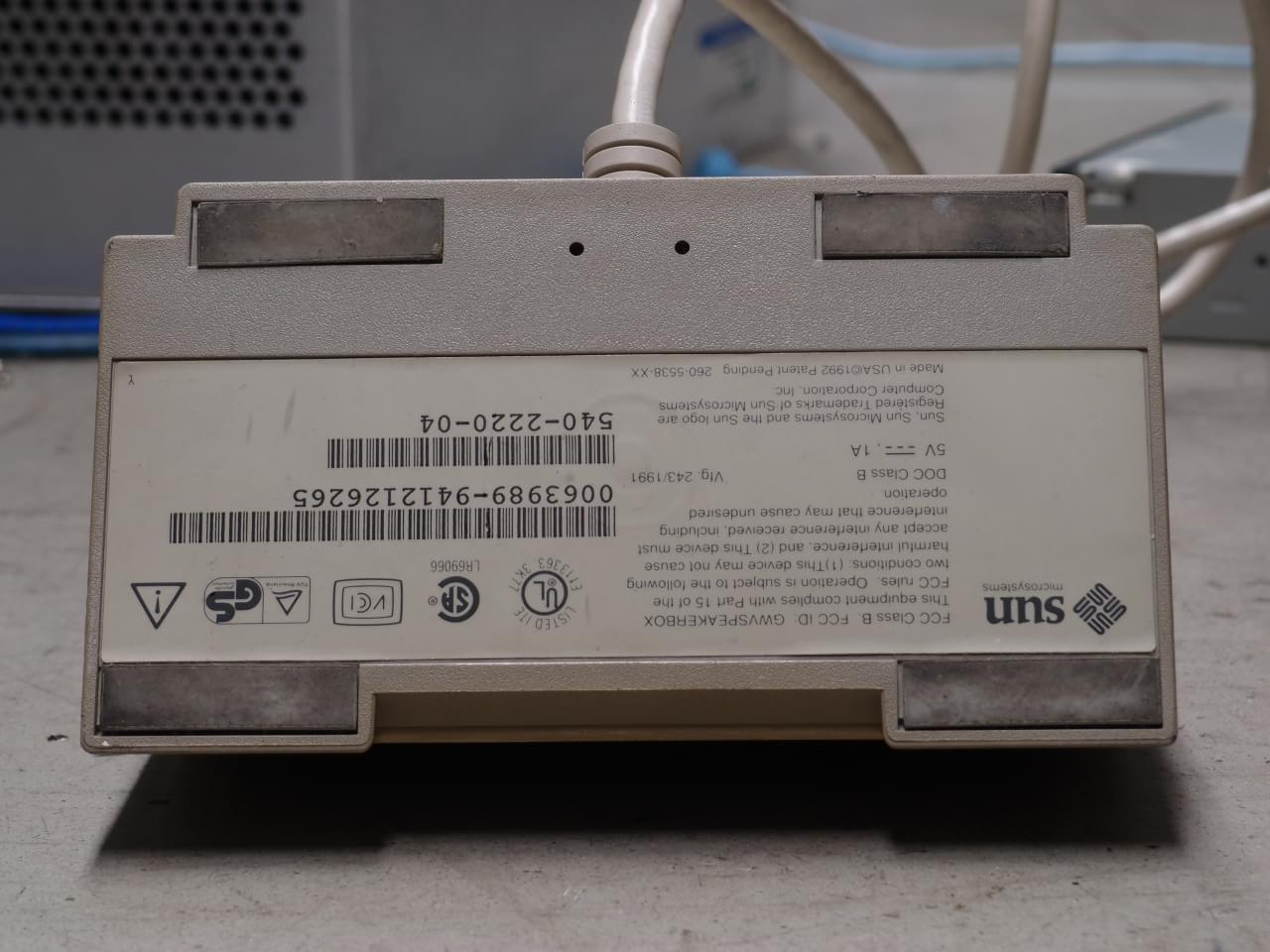

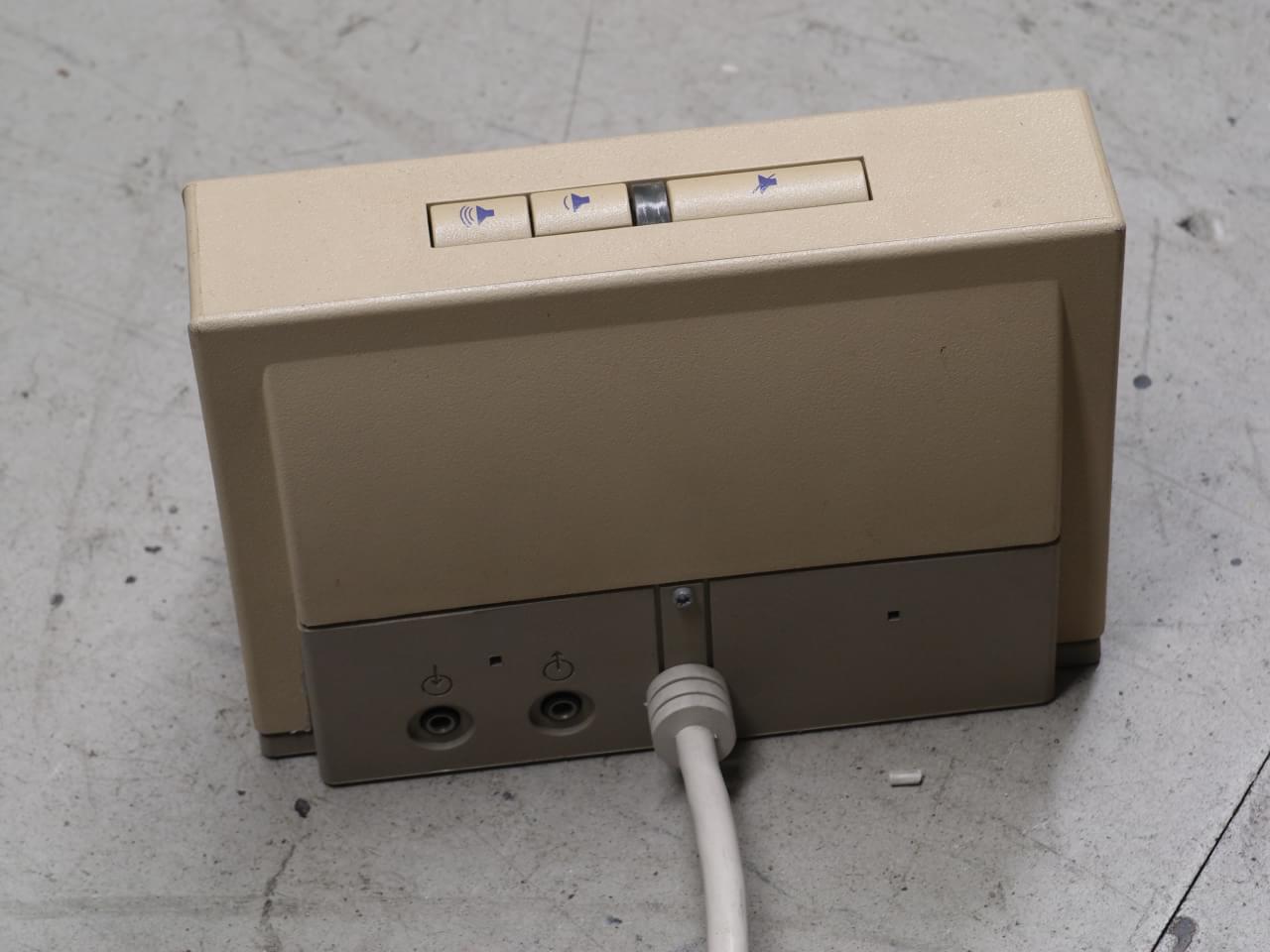

SparcStation 10などで使うSpeaker Box (Sun P/N: 540-2220-04)というのがあって、これをうまく使うことができないかという試みです。

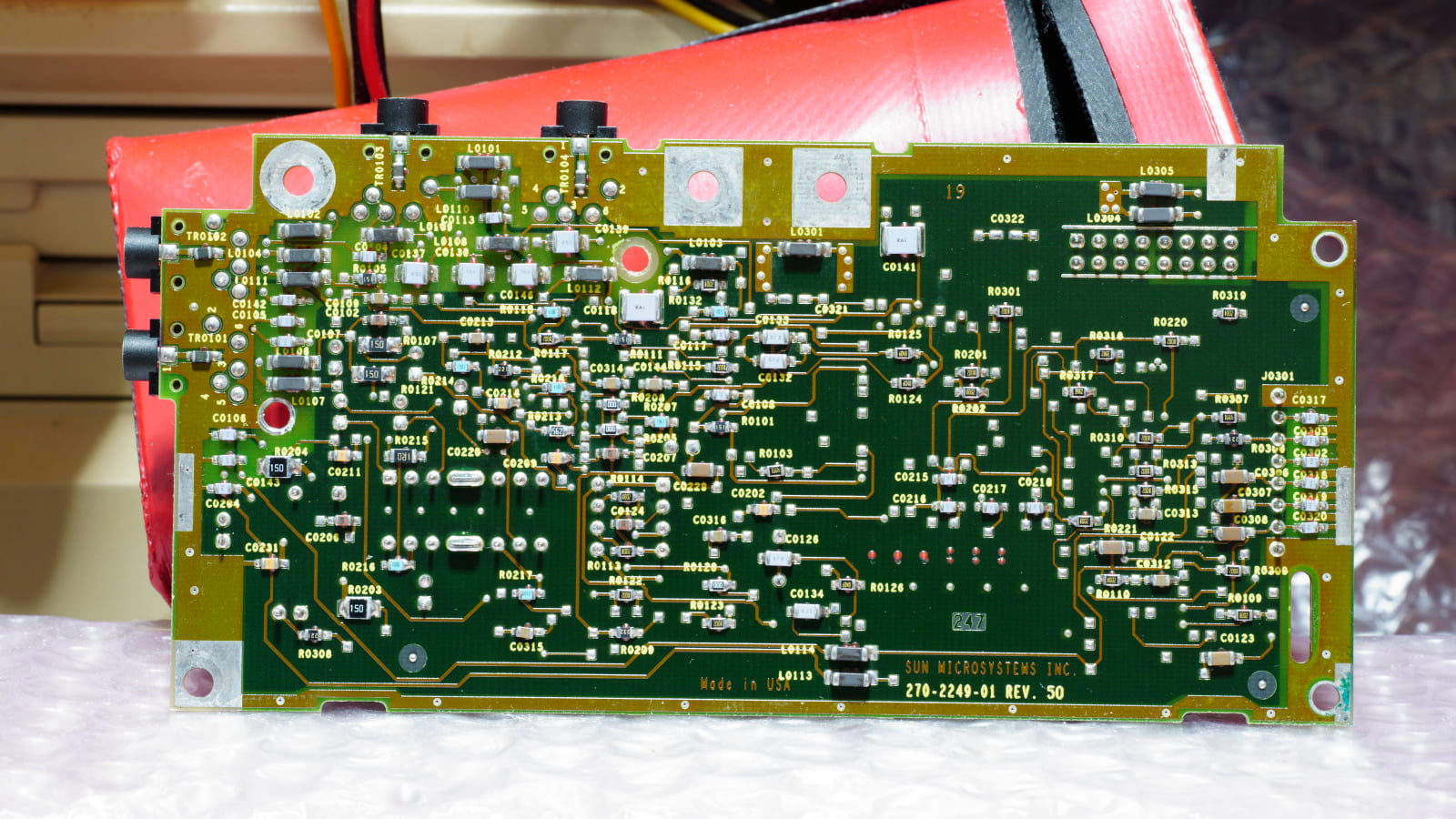

SUN microsystems speaker box PCB 1221612-03/270-2249-01 REV. 50

Pictures

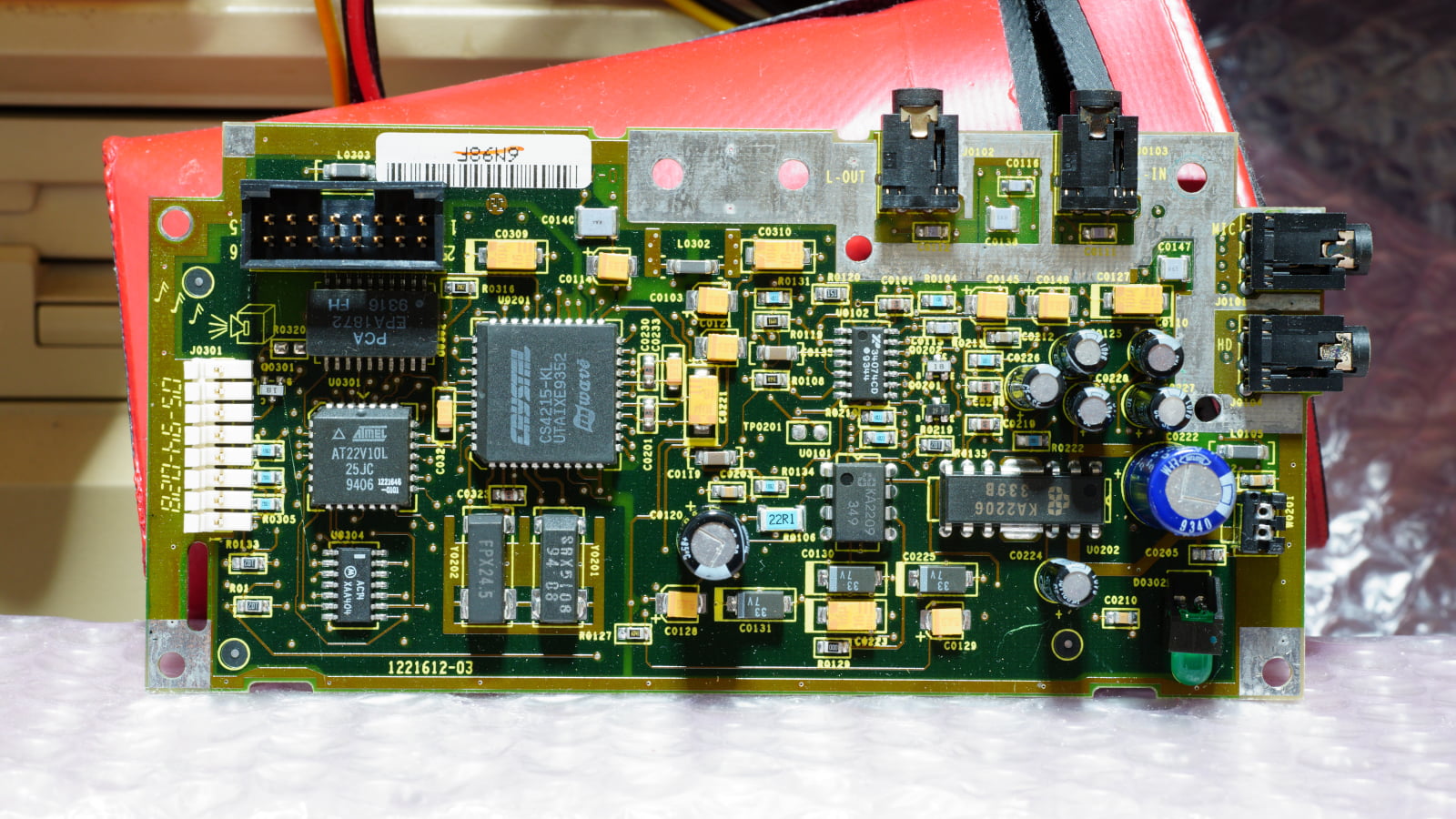

基板左上にあるスピーカーボックスのイラストに注目。 チップにはあのmwaveのロゴが描かれている。

layout

+---------------+ 1,2 - Mic in, headphones out: 3.5mm jacks
|  1 2   W0201  | W0201 = Internal speaker socket
|          D0302| 5,6 - Line in, line out: 3.5mm jacks
|5         ##   | 7   - KA2206 (U0202)
|          #7   | D0302 = Green LED
|6         ##   | 8   - 34074CD (U0102)
|   8      9    | 9   - KA2209 (U0101)
|               |
|   #####       | Y0201 = OSC [SRX5108 94 08]
|   U0201 Y0201 | Y0202 = OSC [FPX24.5]
|   ##### Y0202 | U0201 = CS4215-KL
|::             |
|:B #  ###      | B   - Cable pinheaders
|:: C  #D# #E#  | C   - PCA EPA1872 (U0302)
|:: #  ###      | D   - AT22V10L-25JC (U0301)
|   ...F....    | E   - 74AC14 (U0304)
+---05-94-028---+ F   - Control buttons pinheaders (8 downto 1)

Pinheaders B
